Accesso rapido alle cartelle di lavoro
Per facilitare l’apertura e il salvataggio di file, GstarCAD consente di creare collegamenti rapidi alle cartelle più utilizzate direttamente dalla colonna Struttura presente nelle finestre di dialogo. Un semplice trascinamento della cartella desiderata in questa zona consente un accesso diretto e rapido, riducendo tempi di navigazione e clic ripetitivi.
Quanti clic fate per raggiungere sempre le stesse cartelle? Ebbene c’è un metodo veloce e semplice per creare dei link direttamente dalla finestra di apertura e di salvataggio di GstarCAD. Come fare?

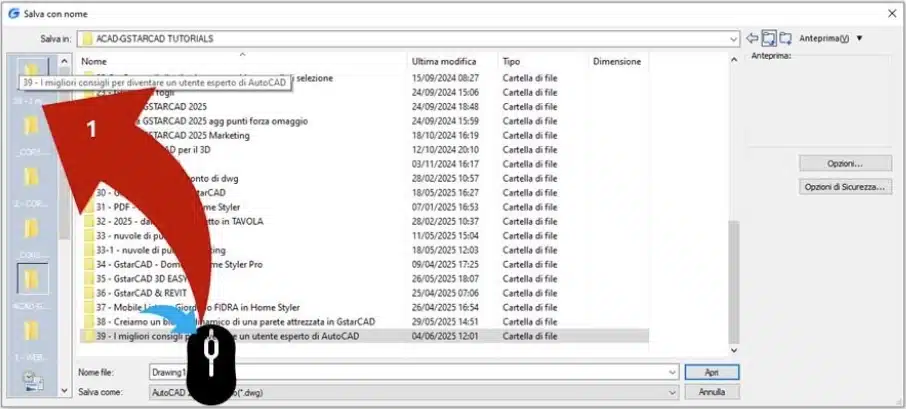

Dopo aver attivato i comandi Salva o Apri, cercate la cartella di vostro interesse e trascinatela nella colonna di destra, quella denominata appunto Struttura.
Strumenti per selezioni intelligenti e gruppi personalizzati
La gestione della selezione è un altro aspetto fondamentale per un bravo tecnico del disegno CAD. Comandi come Seleziona oggetti simili e Selezione rapida permettono di individuare elementi con caratteristiche comuni. È anche possibile creare gruppi di entità, assegnando loro un nome, per una gestione più coerente durante modifiche complesse. Con il comando CLASSICGROUP si possono rinominare gruppi anonimi e modificarne i contenuti. La variabile PICKADD, se impostata a 1, consente selezioni multiple senza perdere quelle già attive.
Quante volte vi sarà capitato di dover selezionare entità dello stesso tipo e con le stesse
caratteristiche, di doverle assemblare in una unica entità, che non sia un blocco, o quella fastidiosa modalità di selezione che, una volta selezionate delle entità, vi fa perdere la selezione di quelle precedenti?
Come sempre, tutto è risolvibile!

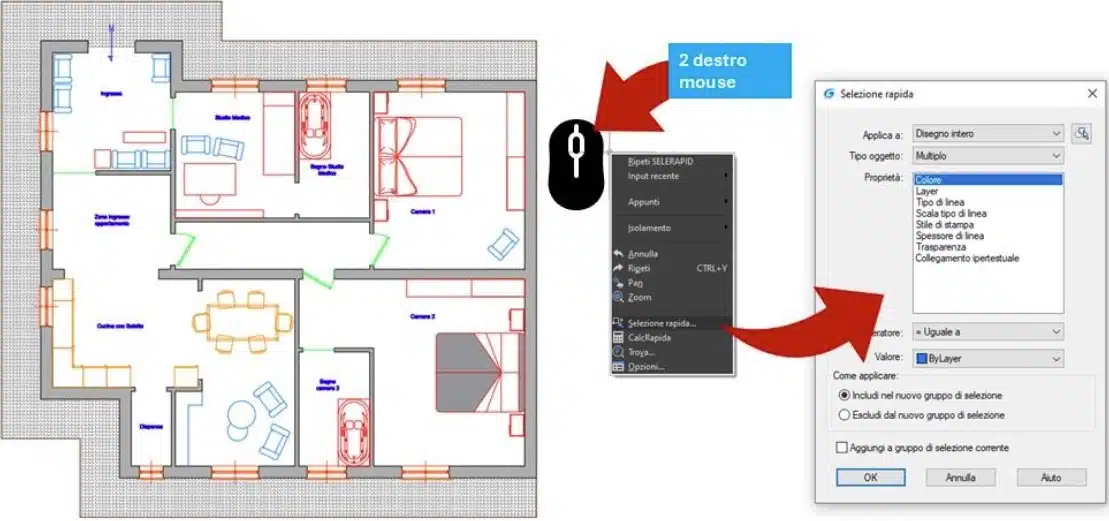

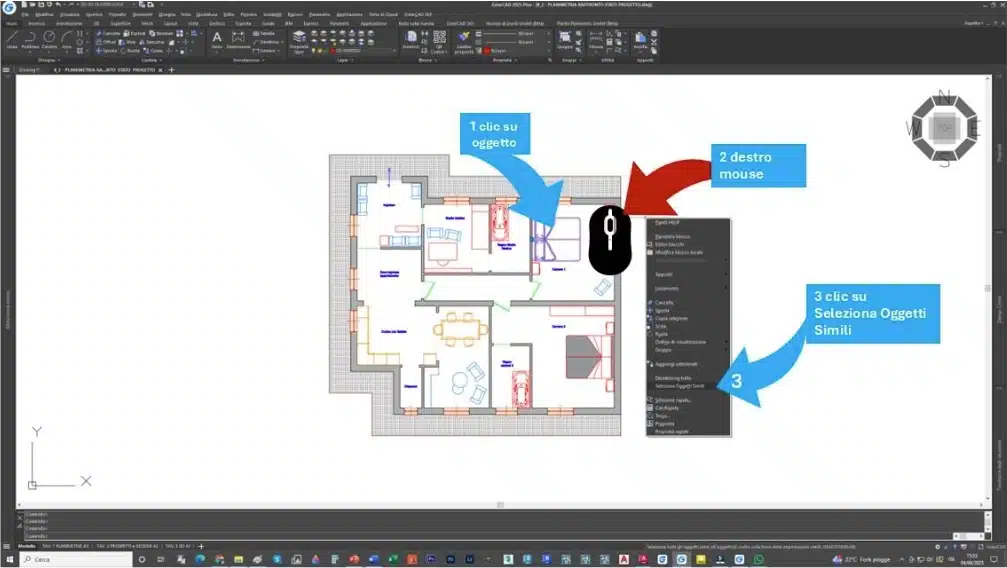

Le prime due necessità possono essere facilmente soddisfatte utilizzando i metodi Seleziona oggetti simili, oppure, in maniera più strutturata, definendo una regola con la Selezione Rapida.
Occorre definire una regola che potrà essere applicata all’intero disegno o a una porzione di quest’ultimo.

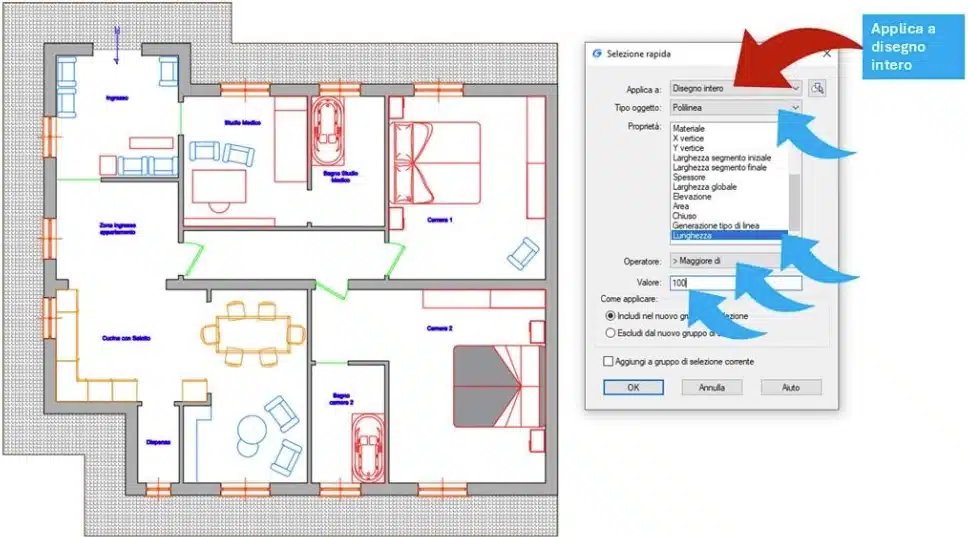

Ad esempio Cerca sull’intero disegno tutte le polilinee la cui lunghezza è superiore a 100 cm.

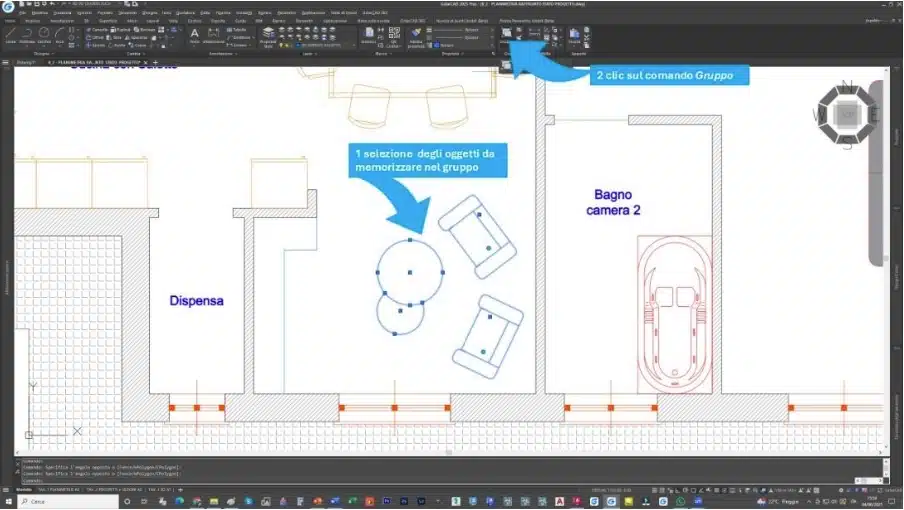

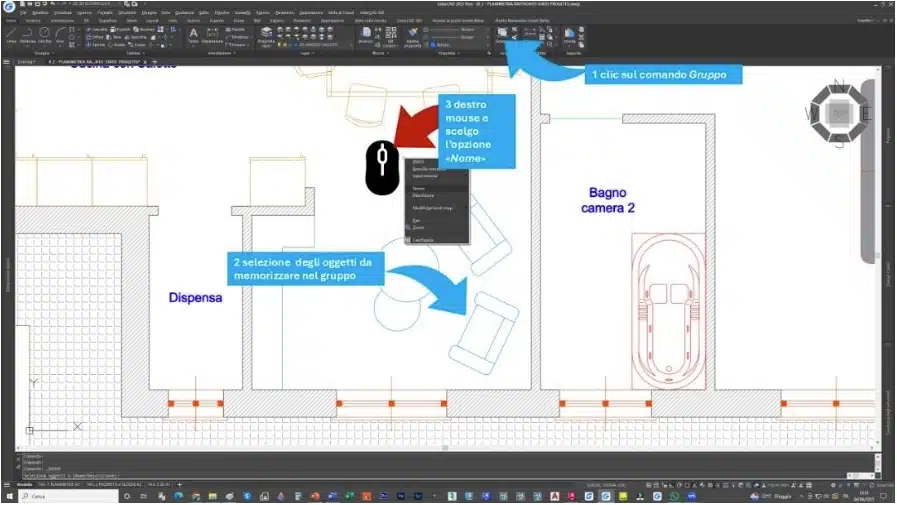

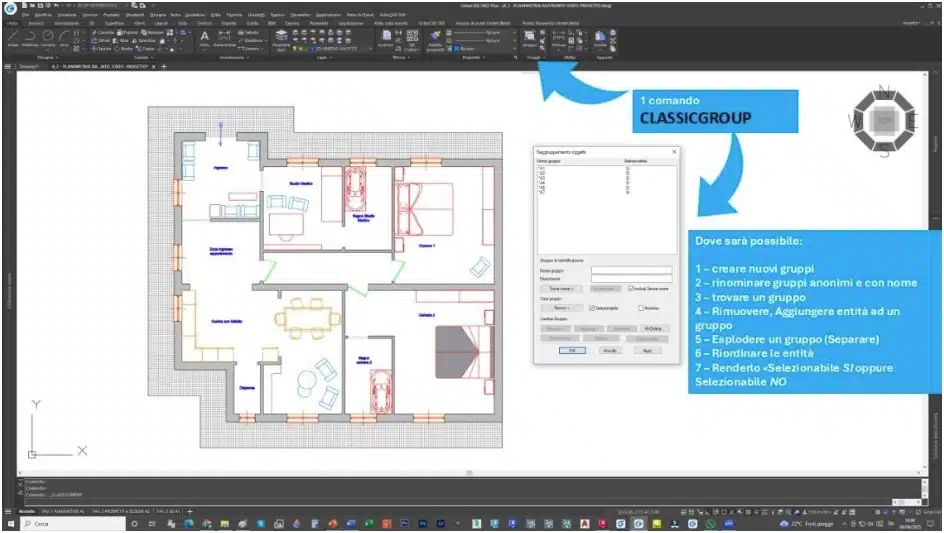

Si può inoltre ricorrere alla creazione di un Gruppo che può essere generato selezionando le entità per poi cliccare sul comando Gruppo nella Barra multifunzione (questo gruppo risulterà anonimo), oppure sarà possibile prima richiamare il comando, scegliere l’opzione Salva e poi, assegnato un nome (senza spazi), occorrerà selezionare le entità da memorizzare. Esiste anche il comando CLASSICGROUP che permette una gestione molto più ampia del gruppo, anche la rinomina di un gruppo anonimo o l’aggiunta / rimozione di entità.
Il Gruppo potrà essere in qualsiasi momento separato o gestito anche con la modalità Gruppo ON/OFF legato alla variabile PICKSTYLE o alla modalità Selezionabile, assegnabile a ciascuno di essi.
La terza opzione si esplica ponendo a 1 la variabile PICKADD che andrà digitata o scelta da Tavolozza delle Proprietà. Questa variabile controlla la modalità selezione Singola o Selezione aggiuntiva. Quando si assegna il valore 1, si è in modalità di aggiunta alla selezione corrente, al contrario quando è impostata a 0, la selezione si alterna.
Comparazione dei disegni e gestione delle varianti

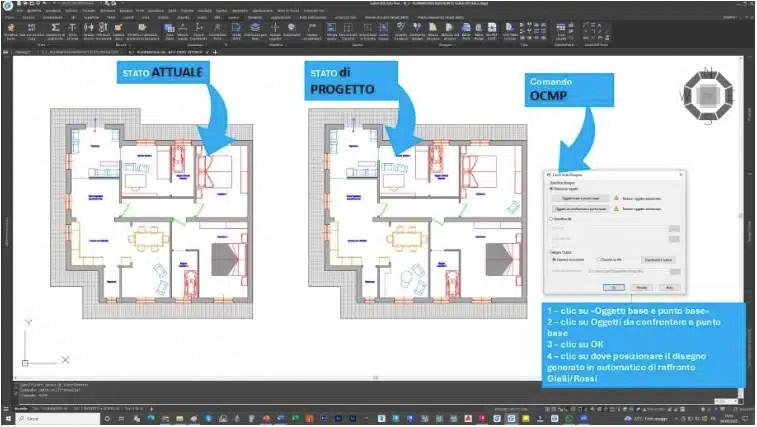

Una delle funzionalità avanzate introdotte in GstarCAD riguarda la comparazione automatica dei disegni tramite il comando OCMP. Questa opzione evidenzia le differenze tra due versioni di un file DWG, identificando con colori diversi gli elementi nuovi e quelli rimossi.
Si tratta di uno strumento estremamente utile per visualizzare rapidamente varianti, modifiche o fasi progettuali come demolito-ricostruito, particolarmente apprezzato in ambito architettonico e ingegneristico.
Perché scegliere GstarCAD come alternativa ad Autocad
GstarCAD è un software CAD 2D e 3D pienamente compatibile con il formato DWG, sviluppato per offrire un’alternativa solida, stabile ed economica ad AutoCAD. Viene adottato da migliaia di progettisti in Italia e all’estero nei settori dell’edilizia, della meccanica, dell’impiantistica e del design.
Una delle caratteristiche più apprezzate di GstarCAD è la disponibilità di licenze perpetue, oltre alla possibilità di abbonamenti annuali, garantendo flessibilità e risparmio. La sua interfaccia familiare e il supporto ai principali comandi di AutoCAD lo rendono facilmente adottabile da chi già lavora nel mondo CAD.
Sul sito ufficiale italiano del distributore www.gstarcad.it è possibile scaricare gratuitamente la versione di prova di GstarCAD, valida per 30 giorni senza alcun obbligo d’acquisto. Una soluzione ideale per testare in prima persona tutte le funzionalità descritte.
